LaTeX templates and examples — Charts

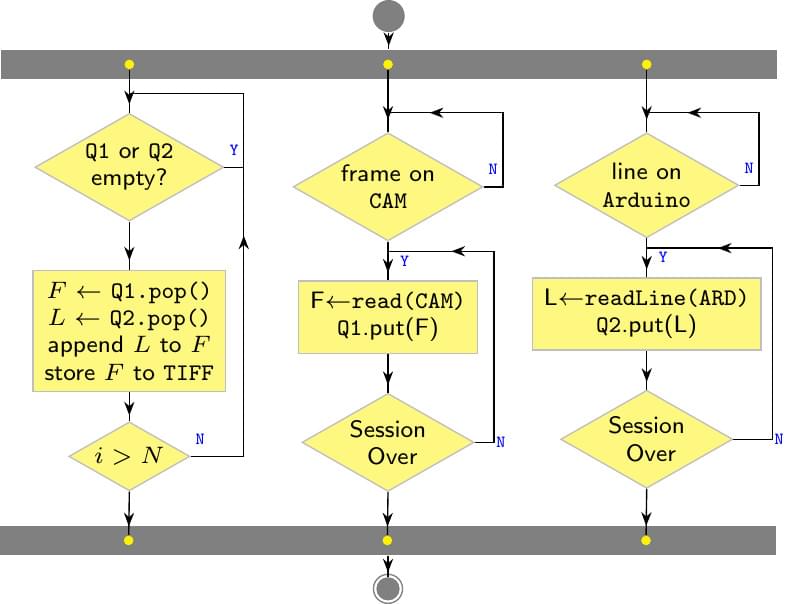

A little bit more advanced flowchart than the simple flowchart example at: http://www.texample.net/tikz/examples/simple-flow-chart/

j'aimes les math par une courbe paramétrique de cœur !

LaTeX codes for line charts

Introducing Canonical Polynomial approximation methods for solving singularly perturbed bvps.

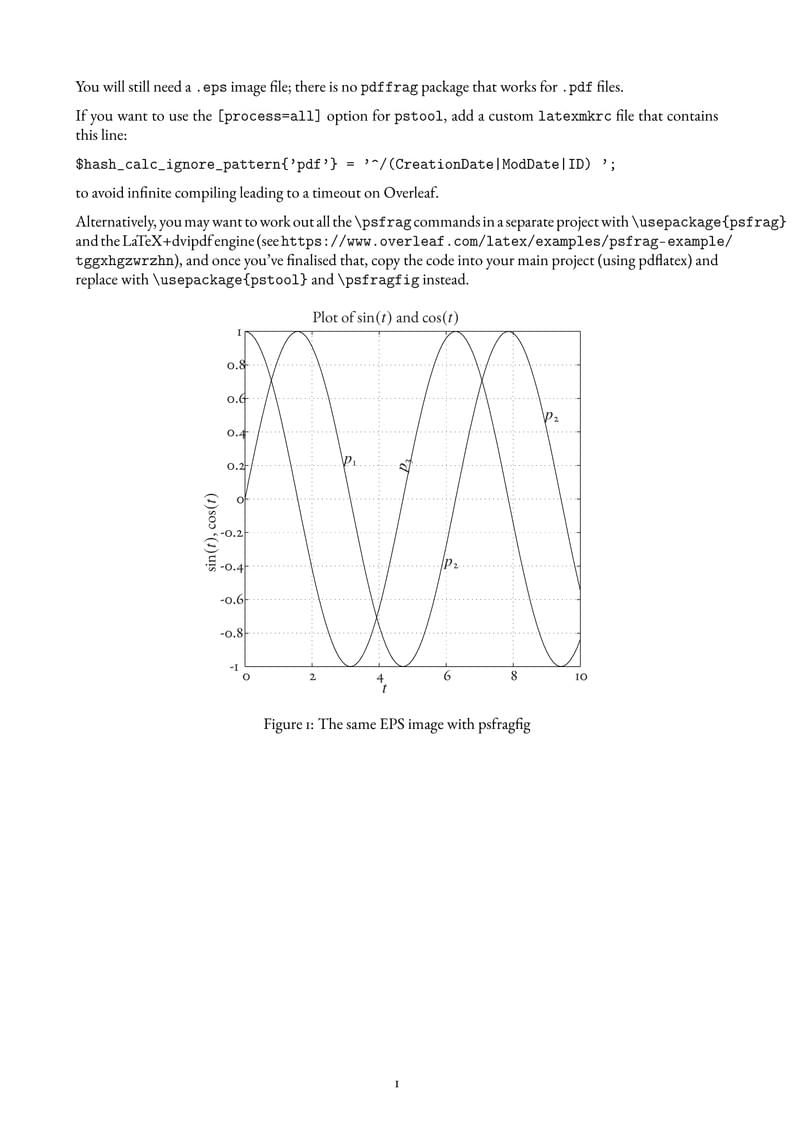

An example using the pstool package to get \psfrag commands working with .eps images in pdflatex.

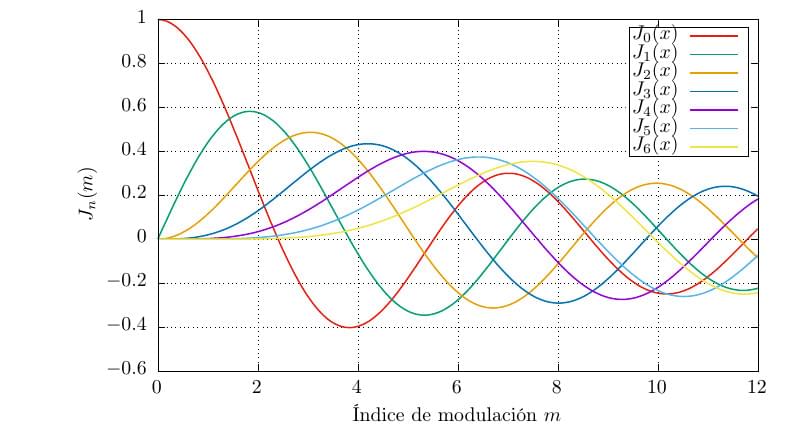

Este gráfico representa a las funciones de Bessel de primera especie, descritas en la página web, las cuales se usan ampliamente, entre otros campos, para el procesamiento de señales, en telecomunicaciones para el análisis de portadora modulada en frecuencia (FM), para el estudio del desplazamiento de ondas electromagnéticas en fibras ópticas y guias de onda cilíndricas y el estudio de la conducción del calor en objetos cilíndricos. Para trazar este gráfico, se aprovecha el paquete GNUPLOTTEX el cual tiene una biblioteca de funciones donde están las dos primeras funciones de Bessel de Primer Orden, las cuales se pueden manipular matemáticamente sin definir funciones (como ocurre en LaTeX) y un ambiente "gnuplot" donde se introducen las órdenes necesarias en el lenguaje de "gnuplot". Dentro de este ambiente, el símbolo # denota a los comentarios.

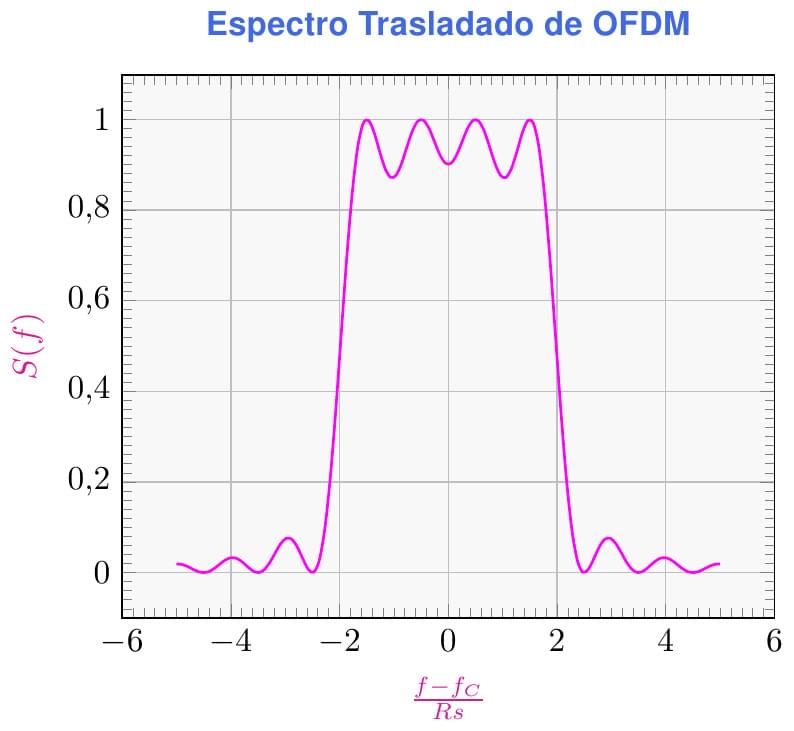

Este gráfico muestra como cambia el espectro de una señal banda base de OFDM cuando es "trasladado" mediante una señal portadora de alta frecuencia. Para no representar el gráfico a una frecuencia de portadora determinada (f_C), la función ofdm(x) es "trasladada" a una razón de (f-f_C)/Rs de modo que la portadora esté representada a un valor cero. La imagen para esta figura se basa en la que aparece en la página 647, del texto "Digital Modulation Techniques, Second Edition" de Fuqin Xiong, editado por Artech House, Inc.

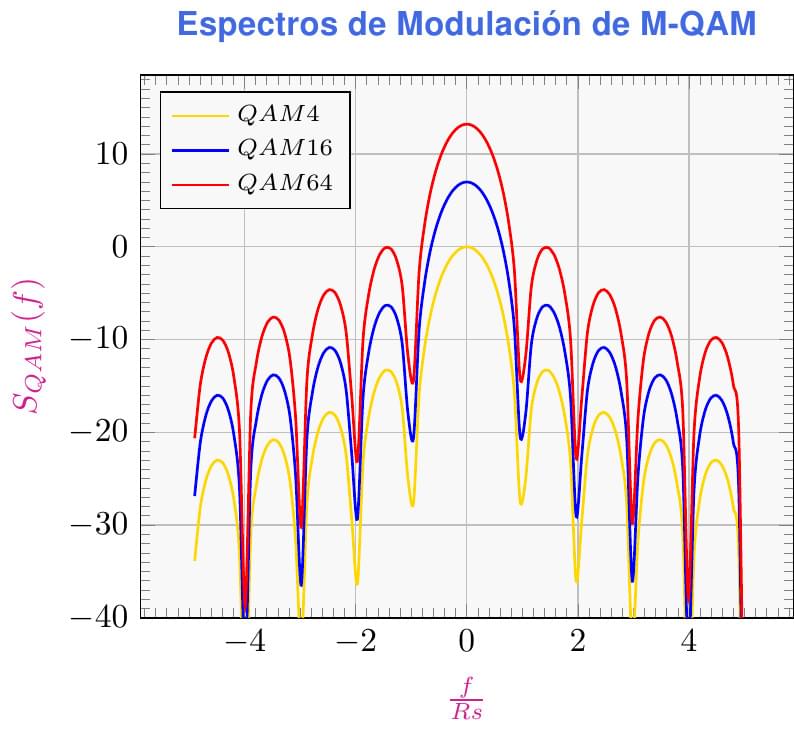

Este listado muestra el espectro de una portadora senoidal modulada en tres diferentes variantes de QAM. La Distribución Espectral de Potencia o espectro de potencia es la función sinc(x) elevada al cuadrado, con lo que se obtiene la función qam(x) para una portadora, cuando se aplica una escala lineal logarítmica en base 10. Esta figura se basa en la ecuación presentada en la página 459 del texto "Digital Modulation Techniques, Second Edition", de Fuqin Xiong, editado por Artech House, Inc.

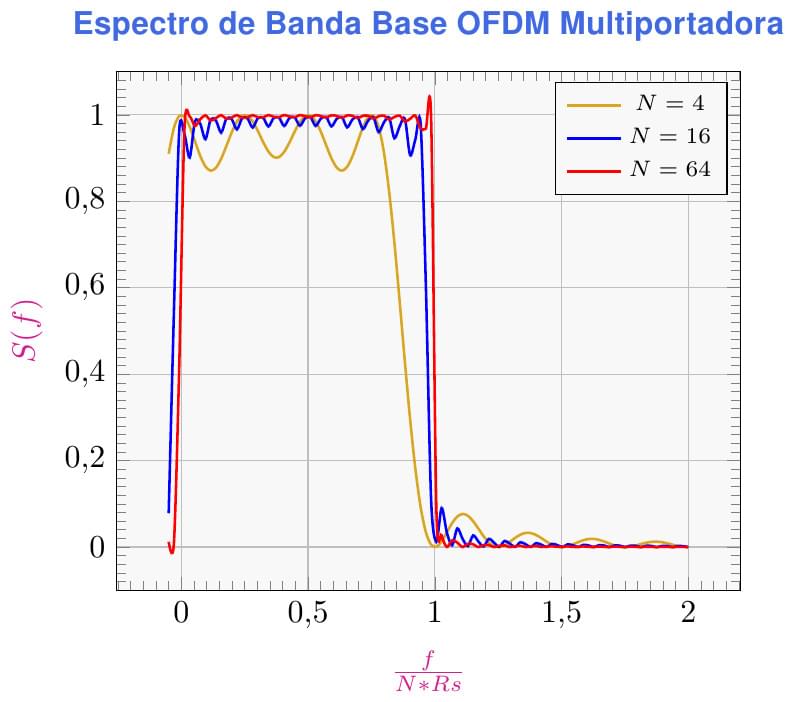

La siguiente codificación LaTeX corresponde al gráfico de los espectros de OFDM (Multiplexado por División en Frecuencia Ortogonal) en banda base de sistemas que tienen 4, 16 y 64 subportadoras, respectivamente, dentro de un mismo ancho de banda, basándose siempre en que las distribuciones espectrales de potencia o espectros de las portadoras individuales que llevan algún tipo de modulación digital (ASK, PSK o QAM de M-niveles) es la función sinc(x) que se define en el listado, elevada al cuadrado, lo que origina la función ofdm(x). La "Sección colores de etiquetas" define los colores de las etiquetas del título del gráfico, los títulos de los ejes y el color de fondo del gráfico. En la "Sección de sumas de portadoras" se usa la orden \pgfplotsinvokeforeach{} en tres ocasiones para calcular la suma de todas las funciones que forma el espectro superpuesto para 4, 16 y 64 subportadoras cuyas curvas se representan en colores Goldenrod, Blue (azul) y Red (rojo). Para evitar las distorsiones de los gráficos, los límites se han cambiado desde -0.05 hasta 2. El eje horizontal representa la fracción normalizada f/(N*Rs), donde Rs es la velocidad de símbolos OFDM transmitidos y N la cantidad de portadoras, versus S(f) que representa la potencia normalizada. Esta figura se basa en la figura de la página 643, del texto "Digital Modulation Techniques, Second Edition", de Fuqin Xiong, editado por Artech House, Inc.
