Abstract
informe de practica pendulo fisico
informe de practica pendulo fisico
% ****** Start of file apssamp.tex ******
%
% This file is part of the APS files in the REVTeX 4.1 distribution.
% Version 4.1r of REVTeX, August 2010
%
% Copyright (c) 2009, 2010 The American Physical Society.
%
% See the REVTeX 4 README file for restrictions and more information.
%
% TeX'ing this file requires that you have AMS-LaTeX 2.0 installed
% as well as the rest of the prerequisites for REVTeX 4.1
%
% See the REVTeX 4 README file
% It also requires running BibTeX. The commands are as follows:
%
% 1) latex apssamp.tex
% 2) bibtex apssamp
% 3) latex apssamp.tex
% 4) latex apssamp.tex
%
\documentclass[%
reprint,
%superscriptaddress,
%groupedaddress,
%unsortedaddress,
%runinaddress,
%frontmatterverbose,
%preprint,
%showpacs,preprintnumbers,
%nofootinbib,
%nobibnotes,
%bibnotes,
amsmath,amssymb,
aps,
%pra,
%prb,
%rmp,
%prstab,
%prstper,
%floatfix,
]{revtex4-1}
\usepackage{natbib}
\usepackage{graphicx}% Include figure files
\usepackage{dcolumn}% Align table columns on decimal point
\usepackage{bm}% bold math
%\usepackage{hyperref}% add hypertext capabilities
%\usepackage[mathlines]{lineno}% Enable numbering of text and display math
%\linenumbers\relax % Commence numbering lines
%\usepackage[showframe,%Uncomment any one of the following lines to test
%%scale=0.7, marginratio={1:1, 2:3}, ignoreall,% default settings
%%text={7in,10in},centering,
%%margin=1.5in,
%%total={6.5in,8.75in}, top=1.2in, left=0.9in, includefoot,
%%height=10in,a5paper,hmargin={3cm,0.8in},
%]{geometry}
\usepackage[utf8]{inputenc}
\begin{document}
%\preprint{APS/123-QED}

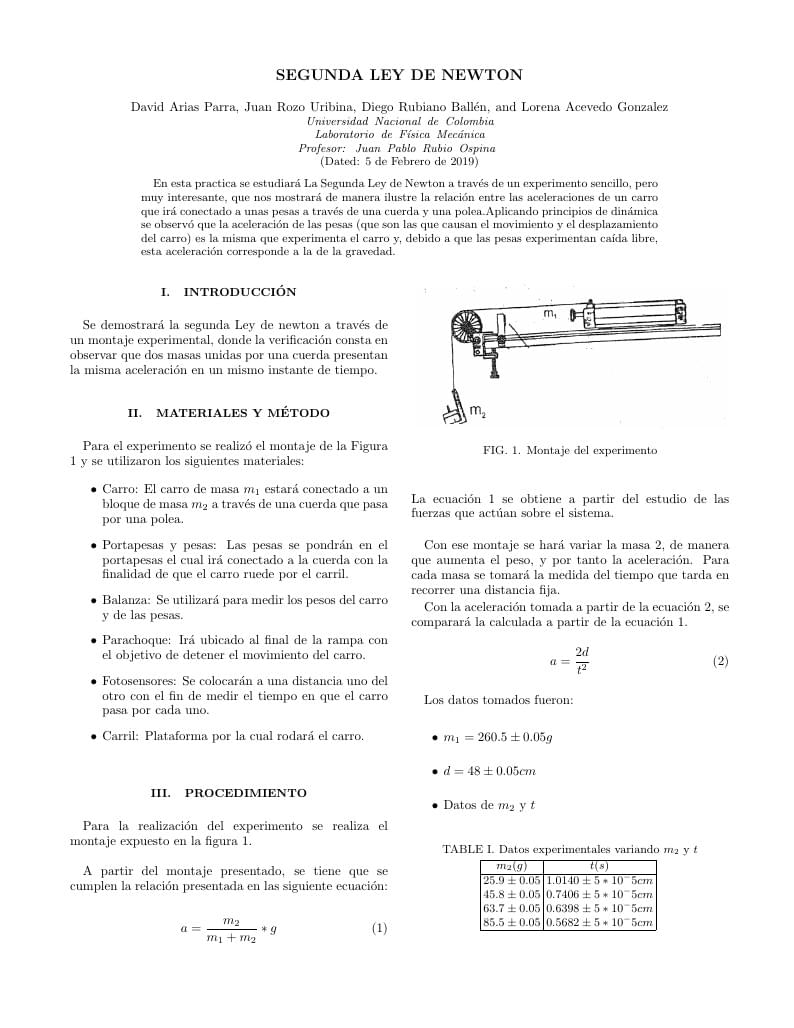

\title{SEGUNDA LEY DE NEWTON}%
\author{David Arias Parra}
\author{Juan Rozo Uribina}%
\author{Diego Rubiano Ballén}
\author{Lorena Acevedo Gonzalez}
\affiliation{%
Universidad Nacional de Colombia\\
Laboratorio de Física Mecánica\\
Profesor: Juan Pablo Rubio Ospina
}%
\date{5 de Febrero de 2019}%
\begin{abstract}
En esta practica se estudiará La Segunda Ley de Newton a través de un experimento sencillo, pero muy interesante, que nos mostrará de manera ilustre la relación entre las aceleraciones de un carro que irá conectado a unas pesas a través de una cuerda y una polea.Aplicando principios de dinámica se observó que la aceleración de las pesas (que son las que causan el movimiento y el desplazamiento del carro) es la misma que experimenta el carro y, debido a que las pesas experimentan caída libre, esta aceleración corresponde a la de la gravedad.
\end{abstract}
\pacs{Valid PACS appear here}% PACS, the Physics and Astronomy
% Classification Scheme.
%\keywords{Suggested keywords}%Use showkeys class option if keyword
%display desired
\maketitle
%\tableofcontents
\section{\label{sec:Introduction}INTRODUCCIÓN}
Se demostrará la segunda Ley de newton a través de un montaje experimental, donde la verificación consta en observar que dos masas unidas por una cuerda presentan la misma aceleración en un mismo instante de tiempo.
\section{\label{sec:Materials}MATERIALES Y MÉTODO}
Para el experimento se realizó el montaje de la Figura 1 y se utilizaron los siguientes materiales:
\begin{itemize}
\item Carro: El carro de masa $m_1$ estará conectado a un bloque de masa $m_2$ a través de una cuerda que pasa por una polea.
\item Portapesas y pesas:
Las pesas se pondrán en el portapesas el cual irá conectado a la cuerda con la finalidad de que el carro ruede por el carril.
\item Balanza: Se utilizará para medir los pesos del carro y de las pesas.
\item Parachoque: Irá ubicado al final de la rampa con el objetivo de detener el movimiento del carro.
\item Fotosensores: Se colocarán a una distancia uno del otro con el fin de medir el tiempo en que el carro pasa por cada uno.
\item Carril: Plataforma por la cual rodará el carro.
\end{itemize}
\begin{figure}
\centering
\includegraphics[width=0.48\textwidth]{montaje.png}
\caption{\label (Montaje del experimento}
\end{figure}
\section{\label{sec:Procedure}Procedimiento}
Para la realización del experimento se realiza el montaje expuesto en la figura 1. \\
A partir del montaje presentado, se tiene que se cumplen la relación presentada en las siguiente ecuación:\\
\begin{equation}
a=\frac{m_2}{m_1+m_2}*g
\end{equation}
La ecuación 1 se obtiene a partir del estudio de las fuerzas que actúan sobre el sistema.\\
Con ese montaje se hará variar la masa 2, de manera que aumenta el peso, y por tanto la aceleración. Para cada masa se tomará la medida del tiempo que tarda en recorrer una distancia fija.
Con la aceleración tomada a partir de la ecuación 2, se comparará la calculada a partir de la ecuación 1.
\begin{equation}
a=\frac{2d}{t^2}
\end{equation}
Los datos tomados fueron:
\begin{itemize}
\item $m_1= 260.5 \pm 0.05g$
\item $d= 48 \pm 0.05 cm$
\item Datos de $m_2$ y $t$
\begin{table}[h!]
\caption{Datos experimentales variando $m_2$ y $t$}
\begin{tabular}{| c | c |}
\hline
$m_2 (g)$ & $t (s)$ \\
\hline
$25.9 \pm 0.05$ & $1.0140\pm 5*10^-5 cm$ \\
$45.8 \pm 0.05$ & $0.7406\pm 5*10^-5 cm$ \\
$63.7\pm 0.05$ & $0.6398\pm 5*10^-5 cm$ \\
$85.5 \pm 0.05$ & $0.5682\pm 5*10^-5 cm$ \\
\cline{2-2}
\hline
\end{tabular}
\label{unicornio}
\end{table}
\end{itemize}
\section{\label{sec:DataAnalysis}RESULTADOS}
Después de haber registrado los datos obtenidos a partir del experimento, se obtuvieron los siguientes resultados:
\begin{itemize}
\item A partir de los datos que se consignaron en la Tabla II se realizó la gráfica presentada en la Figura 2.La pendiente promedio es $9,7228 \pm 0.05 m/s^2$, la cual tiene un porcentaje de discrepancia, respecto a un valor teórico de $9.8m/s^2$, de $0.79\%$.
\begin{figure}
\centering
\includegraphics[scale=0.7]{Grafica1.png}
\caption{Gráfica de aceleración vs $m_2/(m_1+m_2)$}\label{7}
\end{figure}
\begin{table}[h!]
\caption{Datos de la gráfica Figura 2}
\begin{tabular}{| c | c |}
\hline
$m_2/(m_1+m_2) (g)$ & $a (m/s^2)$ \\
\hline
$0,09 \pm 0.05$ & $0,89\pm 0.05$ \\
$0,15 \pm 0.05$ & $1,47\pm 0.05$ \\
$0,20\pm 0.05$ & $1,93\pm 0.05$ \\
$0,25 \pm 0.05$ & $2,43\pm 0.05$ \\
\cline{2-2}
\hline
\end{tabular}
\label{unicornio}
\end{table}
\item
Por otra parte, también podemos obtener el valor de la aceleración utilizando la ecuación 2, la cual relaciona la distancia recorrida por el carro y el tiempo medido por los fotosensores:
\newline
\begin{table}[h!]
\caption{Valor de la aceleración calculado con la ecuación 2.}
\begin{tabular}{| c | c |}
\hline
$tiempo (s)$ & $a (m/s^2)$ \\
\hline
$1,0140 \pm 0.00005$ & $0,93\pm 0.00005$ \\
$0,7406 \pm 0.0005$ & $1,75\pm 0.00005$ \\
$0,6398\pm 0.00005$ & $2,35\pm 0.00005$ \\
$0,5682 \pm 0.00005$ & $2,97\pm 0.00005$ \\
\cline{2-2}
\hline
\end{tabular}
\label{unicornio}
\end{table}
\end{itemize}
\section{\label{sec:Results} DISCUSIÓN}
Como se pudo observar a partir de los datos, la aceleración del carro calculada a partir del tiempo, la cual representa la aceleración del carro, y de la aceleración hallada por las masas,la cual representa la aceleración de la masa 2, se puede corroborar que son la misma, ya que los datos son muy parecidos.\\
Debido a que, como se observa en la teoría, la fuerza que actúa es el peso, se tiene que, como se ve en la figura 2, el cambio de la distancia en el tiempo, es la gravedad, y por tanto la aceleración hallada en la pendiente es esta misma.
\section{\label{sec:Conclusions} CONCLUSIONES}
\begin{itemize}
\item Gracias a que el carro se encuentra en una superficie sin fricción , la aceleración que presenta en cada instante de tiempo es la misma que la de las pesas, es decir, la gravedad, como se evidencio en las tablas.
\item Se encontró que la aceleración de la gravedad es $9.7228 \mp 0.05m/s^2$
\end{itemize}
\section{\label{sec:Bibliography} BIBLIOGRAFÍA}
\begin{itemize}
\item $[1]$ L. Chica, \textit{Guías de laboratorio de física I}, Universidad Nacional de Colombia (Bogotá, Colombia, 2003).
\end{itemize}
